வலுவூட்டல் அடுக்குக்கான கார்பன் ஃபைபர் மேற்பரப்பு பாய்

லேமினேட் மேற்பரப்புக்கு அருகில் அல்லது வலுவூட்டல் அடுக்குகளுக்கு இடையில் நறுக்கப்பட்ட கார்பன் ஃபைபரின் விநியோகிக்கப்பட்ட அடுக்கு தேவைப்படும் போது கார்பன் ஃபைபர் மேற்பரப்பு பாய்கள் கலப்பு லேமினேட்களில் பயன்படுத்தப்படுகின்றன. வலுவூட்டல் அடுக்குக்கான கார்பன் ஃபைபர் மேற்பரப்பு மேட் என்பது நறுக்கப்பட்ட கார்பன் இழைகளிலிருந்து நெய்யப்படாத ஒரு பொருளாகும். இது பொதுவாக முக்கிய கட்டமைப்பு வலுவூட்டலுடன் பயன்படுத்தப்படுகிறது, லேமினேட் கட்டுமானம், பிசின் அமைப்பு மற்றும் மோல்டிங் செயல்முறை ஆகியவற்றின் படி பொருள் விவரக்குறிப்பு தேர்ந்தெடுக்கப்படுகிறது.

லேமினேட் நிலை

ஒரு கலப்பு லேமினேட் நெய்த கார்பன் துணி, ஒரு திசை நார், கண்ணாடி இழை, மையப் பொருள் மற்றும் வெவ்வேறு சேர்க்கைகளில் பிசின் ஆகியவற்றைக் கொண்டிருக்கலாம். ஒவ்வொரு அடுக்குக்கும் ஒரு வரையறுக்கப்பட்ட நிலை மற்றும் செயல்பாடு உள்ளது.

எளிமையான கட்டுமானத்தை பின்வருமாறு ஏற்பாடு செய்யலாம்:

மேற்பரப்பு / பிசின் அடுக்கு
↓
கார்பன் ஃபைபர் மேற்பரப்பு மேட்
↓
முதன்மை கார்பன் அல்லது கண்ணாடி இழை வலுவூட்டல்
↓
கோர் அல்லது கூடுதல் லேமினேட் அடுக்குகள்

இந்த வரிசை ஒரு உதாரணம் மட்டுமே. பகுதி வடிவமைப்பு மற்றும் உற்பத்தி செயல்முறை மூலம் உண்மையான நிலை தீர்மானிக்கப்படுகிறது. முக்கிய சுமை தாங்கும் வலுவூட்டலுக்குப் பதிலாக பாய் பொதுவாகப் பயன்படுத்தப்படுவதில்லை.

பொருள் அமைப்பு

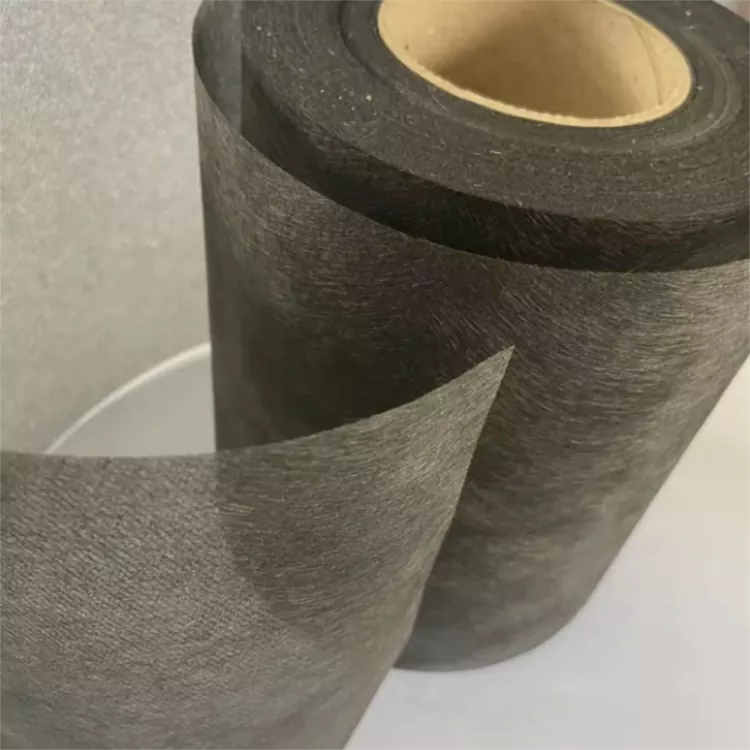

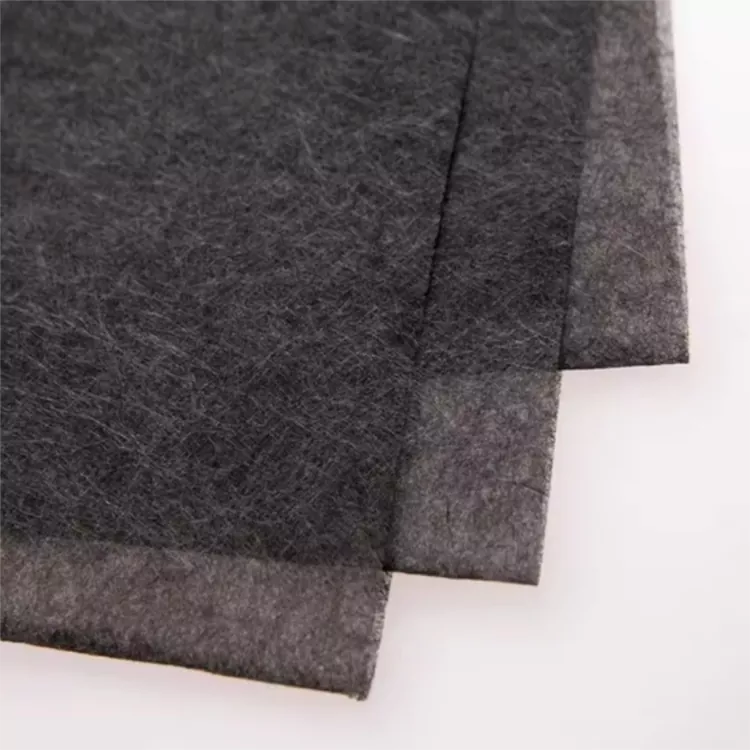

பொருள் ஒரு அல்லாத நெய்த பாய் அமைப்பில் விநியோகிக்கப்படும் நறுக்கப்பட்ட கார்பன் ஃபைபர்களைக் கொண்டுள்ளது. நெய்த கார்பன் துணியைப் போலன்றி, இழைகள் ஒரு நிலையான வார்ப் மற்றும் வெஃப்ட் ஏற்பாட்டைப் பின்பற்றுவதில்லை.

இந்த அமைப்பு மற்றொரு வரையறுக்கப்பட்ட ஃபைபர் திசையை அறிமுகப்படுத்தாமல் ஒரு மேற்பரப்பை மறைக்க பாய் அனுமதிக்கிறது. இது பகுதி எடை, தடிமன் மற்றும் வடிவவியலைப் பொறுத்து, வடிவமைக்கப்பட்ட பகுதியின் வளைந்த பகுதிகளுக்கும் இணங்கலாம்.

பொருள் ஒரு மேற்பரப்பு அடுக்கு, ஒரு இரண்டாம் நிலை வலுவூட்டல் அடுக்கு அல்லது ஒரு பல-பொருள் லேமினேட் உள்ள ஒரு கார்பன்-ஃபைபர் அடுக்கு பணியாற்றலாம். முடிக்கப்பட்ட பகுதிக்கு அதன் பங்களிப்பு கார்பன் ஃபைபர் சேர்க்கப்பட்ட அளவு, லேமினேட் மற்றும் சுற்றியுள்ள வலுவூட்டலில் அதன் நிலை ஆகியவற்றால் தீர்மானிக்கப்படுகிறது.

மேற்பரப்பு பாய் மற்றும் கட்டமைப்பு வலுவூட்டல்

இரண்டு பொருட்களையும் ஒரே அடிப்படையில் தேர்ந்தெடுக்கக்கூடாது. கட்டமைப்பு வலுவூட்டல் பொதுவாக சுமை, ஃபைபர் திசை மற்றும் தேவையான இயந்திர பண்புகள் ஆகியவற்றின் படி குறிப்பிடப்படுகிறது. ஒரு மேற்பரப்பு பாய் விநியோகிக்கப்பட்ட ஃபைபர் கவரேஜ், லேமினேட் கட்டுமானம் மற்றும் உள்ளூர் மேற்பரப்பு தேவைகள் ஆகியவற்றில் அதிக அக்கறை கொண்டுள்ளது.

மேட் எடையைத் தேர்ந்தெடுப்பது

கார்பன் ஃபைபர் பாயைக் குறிப்பிடும் போது பகுதி எடை முக்கிய அளவுருக்களில் ஒன்றாகும். ஒரு மெல்லிய விநியோக அடுக்கு மட்டுமே தேவைப்படும் இடத்தில் ஒரு இலகுவான பொருளைப் பயன்படுத்தலாம், அதே நேரத்தில் கனமான விவரக்குறிப்பு லேமினேட்டில் அதிக கார்பன் ஃபைபர் சேர்க்கிறது.

எடை தடிமன் மற்றும் பிசின் உறிஞ்சுதலுடன் ஒன்றாகக் கருதப்பட வேண்டும். தேவையான விவரக்குறிப்பு பாயின் நிலை, வலுவூட்டல் அடுக்குகளின் எண்ணிக்கை மற்றும் முடிக்கப்பட்ட கூறுகளின் இலக்கு தடிமன் ஆகியவற்றுடன் மாறுகிறது.

யூருயிஸ் ஒரு நிலையான எடையை விட பல பகுதி-எடை விவரக்குறிப்புகளை வழங்குகிறது. வாடிக்கையாளர்கள் ஒரு குறிப்பிட்ட எடையை பொருத்த வேண்டியிருக்கும் போது ஏற்கனவே உள்ள விவரக்குறிப்பு, லேமினேட் வரைதல் அல்லது மாதிரியை வழங்க முடியும்.

ஒரு நடைமுறை தேர்வு வரிசை:

பகுதி எடை → தடிமன் → பிசின் உள்ளடக்கம் → லேமினேட் நிலை → முடிக்கப்பட்ட பகுதி தேவை

பொருள் விவரக்குறிப்பு

வழக்கமான பயன்பாடுகள்

பொருள் ஒரு விநியோகிக்கப்பட்ட கார்பன்-ஃபைபர் அடுக்கை உள்ளடக்கிய கலப்பு கூறுகளுக்காக வடிவமைக்கப்பட்டுள்ளது. பகுதி வடிவியல், வலுவூட்டல் அமைப்பு மற்றும் உற்பத்தி முறை ஆகியவற்றின் படி உண்மையான கட்டுமானம் மாறுபடும்.

வாகன கூறுகள்

இது தேர்ந்தெடுக்கப்பட்ட பேனல்கள், கவர்கள், வீடுகள் மற்றும் உட்புற கலப்பு பாகங்களில் இணைக்கப்படலாம், அங்கு கார்பன்-ஃபைபர் அடுக்கு லேமினேட்டில் சேர்க்கப்பட்டுள்ளது.

தொழில்துறை கூட்டு பாகங்கள்

பல அடுக்கு லேமினேட்டை உருவாக்க தொழில்துறை வார்ப்பட கூறுகள் நெய்த, ஒரே திசை அல்லது பிற வலுவூட்டல் பொருட்களுடன் பாயை இணைக்கலாம்.

CFRP பேனல்கள் மற்றும் குண்டுகள்

பேனல்கள், கவர்கள் மற்றும் ஷெல் வகை கட்டமைப்புகளுக்கு, நெய்யப்படாத அமைப்பு நிலையான நெய்த ஃபைபர் திசையைச் சேர்க்காமல் விநியோகிக்கப்பட்ட கார்பன்-ஃபைபர் கவரேஜை வழங்குகிறது.

FRP மற்றும் CFRP தயாரிப்புகள்

பாய் லேமினேட் செய்யப்பட்ட எஃப்ஆர்பி அல்லது சிஎஃப்ஆர்பி கட்டமைப்புகளில் இணைக்கப்படலாம், அங்கு பொருள் தேவைகள் வலுவூட்டல் அடுக்குகளில் ஒன்றாக நறுக்கப்பட்ட கார்பன் ஃபைபரை அழைக்கின்றன.

விளையாட்டு உபகரணங்கள்

சில இலகுரக கலப்பு விளையாட்டு பொருட்கள் பல அடுக்கு லேமினேட்டிற்குள் நறுக்கப்பட்ட கார்பன் ஃபைபரை இணைக்கலாம். தேவையான பொருள் எடை மற்றும் கட்டுமானம் முடிக்கப்பட்ட கூறுகளை சார்ந்துள்ளது.

பிசின் மற்றும் மோல்டிங்

பிசின் அமைப்பு மற்றும் மோல்டிங் முறையானது நறுக்கப்பட்ட இழைகள் லேமினேட்டில் எவ்வாறு இணைக்கப்படுகின்றன என்பதைப் பாதிக்கிறது. பொருளைக் குறிப்பிடும்போது பிசின் பாகுத்தன்மை, வெட்-அவுட், குணப்படுத்தும் நிலைகள் மற்றும் இறுதி லேமினேட் தடிமன் ஆகியவற்றைக் கருத்தில் கொள்ள வேண்டும்.

பாயை எபோக்சி மற்றும் பிற பிசின் அமைப்புகள் மூலம் மதிப்பிடலாம். ஃபைபர் பொருளில் இருந்து மட்டும் கருதப்படுவதை விட, உண்மையான பிசின் உருவாக்கத்திற்கு எதிராக பொருந்தக்கூடிய தன்மையை சரிபார்க்க வேண்டும்.

வெற்றிட உட்செலுத்தலுக்கு, உட்செலுத்துதல் அமைப்பு, பிசின் ஓட்டம் மற்றும் முழுமையான லேமினேட் வரிசை ஆகியவற்றுடன் பொருளைக் கருத்தில் கொள்ள வேண்டும். வழக்கமான உற்பத்திக்கு முன் ஈரப்பதம், கையாளுதல் மற்றும் ஒருங்கிணைப்பை சரிபார்க்க மாதிரி சோதனை பயன்படுத்தப்படலாம்.

யூருயிஸ் வழங்கல் மற்றும் தனிப்பயனாக்கம்

Yuruis 2017 முதல் ஃபைபர் கலப்பு பொருட்களை வழங்கியுள்ளது. அதன் தயாரிப்பு வரம்பில் கார்பன் ஃபைபர் பொருட்கள், E-கிளாஸ் ரோவிங், கண்ணாடி ஃபைபர் பாய்கள் மற்றும் FRP தயாரிப்புகள் ஆகியவை அடங்கும்.

Taizhou, Jiangsu செயல்பாட்டில் ஆண்டுக்கு 2 மில்லியன் m² என்ற கூட்டுப் பொருள் உற்பத்தி திறன் கொண்ட கருவிகளை உருவாக்குதல், வெட்டுதல் மற்றும் சோதனை செய்தல் ஆகியவை அடங்கும்.

புதிய விவரக்குறிப்புக்கு, வாடிக்கையாளர்கள் வரைதல், மாதிரி, ஏற்கனவே உள்ள பொருள் விவரக்குறிப்பு, இலக்கு எடை அல்லது தேவையான பரிமாணங்களை வழங்க முடியும். பொருள் உள்ளமைவு மற்றும் விநியோக வடிவமைப்பைத் தீர்மானிக்க இந்தத் தகவல் பயன்படுத்தப்படலாம்.

வலுவூட்டல் அடுக்குக்கான கார்பன் ஃபைபர் மேற்பரப்பு மேட்டிற்கு, நிலையான அகலங்களில் 1 மீ மற்றும் 1.25 மீ ஆகியவை அடங்கும். தனிப்பயனாக்கப்பட்ட உற்பத்திக்காக அகலம், தடிமன், நீளம் மற்றும் பரிமாணங்களையும் விவாதிக்கலாம்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

கார்பன் ஃபைபர் மேற்பரப்பு பாய் என்றால் என்ன?

இது நறுக்கப்பட்ட கார்பன் இழைகளிலிருந்து நெய்யப்படாத பாய். ஒரு கலப்பு லேமினேட்டில், அது மேற்பரப்புக்கு அருகில் அல்லது மற்ற வலுவூட்டல் அடுக்குகளுக்கு இடையில் விநியோகிக்கப்பட்ட கார்பன்-ஃபைபர் அடுக்கை உருவாக்கலாம்.

நெய்த கார்பன் ஃபைபர் துணிக்கு மாற்றா?

இல்லை. இரண்டு பொருட்களும் வெவ்வேறு கட்டமைப்புகளைக் கொண்டுள்ளன. நெய்த கார்பன் துணி வரையறுக்கப்பட்ட ஃபைபர் திசைகளை வழங்குகிறது, அதே நேரத்தில் நறுக்கப்பட்ட-ஃபைபர் பாய் மிகவும் விநியோகிக்கப்பட்ட ஏற்பாட்டை வழங்குகிறது மற்றும் பொதுவாக கூடுதல் அடுக்காகப் பயன்படுத்தப்படுகிறது.

என்ன எடைகள் கிடைக்கும்?

பல பகுதி எடைகள் கிடைக்கின்றன. தேர்வு தேவையான கார்பன்-ஃபைபர் உள்ளடக்கம், லேமினேட் நிலை, இலக்கு தடிமன் மற்றும் முடிக்கப்பட்ட பகுதி தேவைகளைப் பொறுத்தது.

அகலம் மற்றும் தடிமன் தனிப்பயனாக்க முடியுமா?

ஆம். நிலையான அகலங்கள் 1 மீ மற்றும் 1.25 மீ. தனிப்பயனாக்கப்பட்ட அகலம், தடிமன், நீளம் மற்றும் பரிமாணங்கள் உற்பத்தித் தேவைக்கு ஏற்ப விவாதிக்கப்படும்.

எபோக்சி பிசினுடன் இதைப் பயன்படுத்தலாமா?

ஆம், இது எபோக்சி மற்றும் பிற பிசின் அமைப்புகளுடன் மதிப்பீடு செய்யப்படலாம். பிசின் இணக்கத்தன்மை மற்றும் ஈரமான வெளியேற்றம் ஆகியவை உண்மையான உருவாக்கம் மூலம் சோதனை மூலம் உறுதிப்படுத்தப்பட வேண்டும்.

வெற்றிட உட்செலுத்தலுக்கு ஏற்றதா?

இது வெற்றிட உட்செலுத்தலுக்கு மதிப்பீடு செய்யப்படலாம். முடிவு பிசின் பாகுத்தன்மை, உட்செலுத்துதல் அமைப்பு, லேமினேட் வரிசை மற்றும் தேவையான முடிக்கப்பட்ட தடிமன் ஆகியவற்றைப் பொறுத்தது.

வளைந்த மேற்பரப்புகளைப் பின்பற்ற முடியுமா?

நெய்யப்படாத நறுக்கப்பட்ட-ஃபைபர் அமைப்பு வளைந்த வார்ப்பட மேற்பரப்புகளுக்கு இணங்க முடியும். உண்மையான கையாளுதல் பொருளின் எடை, தடிமன் மற்றும் பகுதி வடிவவியலைப் பொறுத்தது.

மொத்த உற்பத்திக்கு முன் நான் ஒரு மாதிரியைக் கோரலாமா?

ஆம். மாதிரி தேவைகள் நோக்கம் கொண்ட பயன்பாடு, பரிமாணங்கள், பொருள் விவரக்குறிப்பு மற்றும் செயலாக்க முறை ஆகியவற்றின் அடிப்படையில் விவாதிக்கப்படலாம்.
