கார்பன் ஃபைபர் மேற்பரப்பு ஃபிலமென்ட் வைண்டிங்கிற்காக உணரப்பட்டது

இழை முறுக்கு முக்கியமாக வலுவூட்டல் இடம், முறுக்கு கோணம் மற்றும் லேமினேட் வலிமை ஆகியவற்றுடன் தொடர்புடையது. ஆனால் மேற்பரப்பு அடுக்கு உற்பத்தியின் போது முடிக்கப்பட்ட கலவை எவ்வாறு தோற்றமளிக்கிறது மற்றும் செயல்படுகிறது என்பதையும் பாதிக்கிறது.

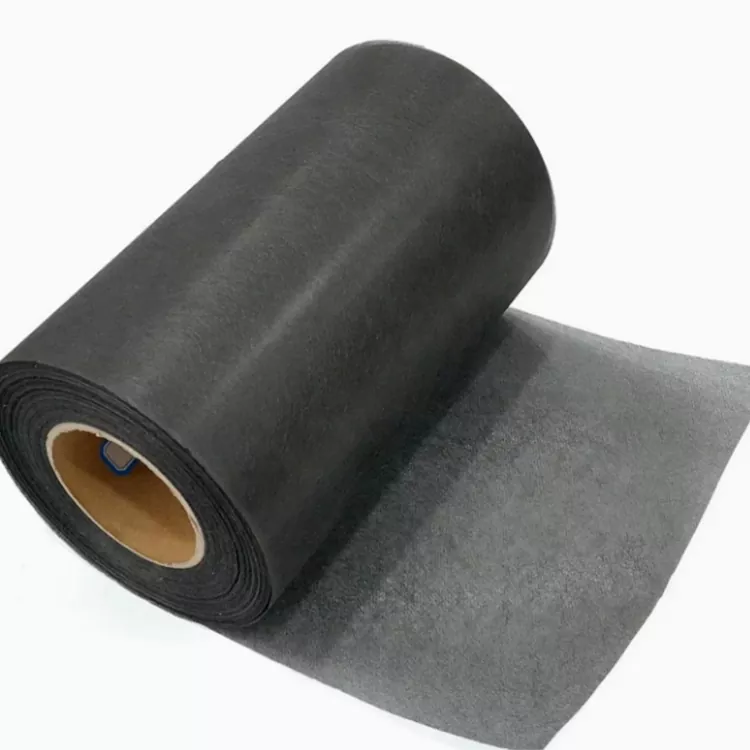

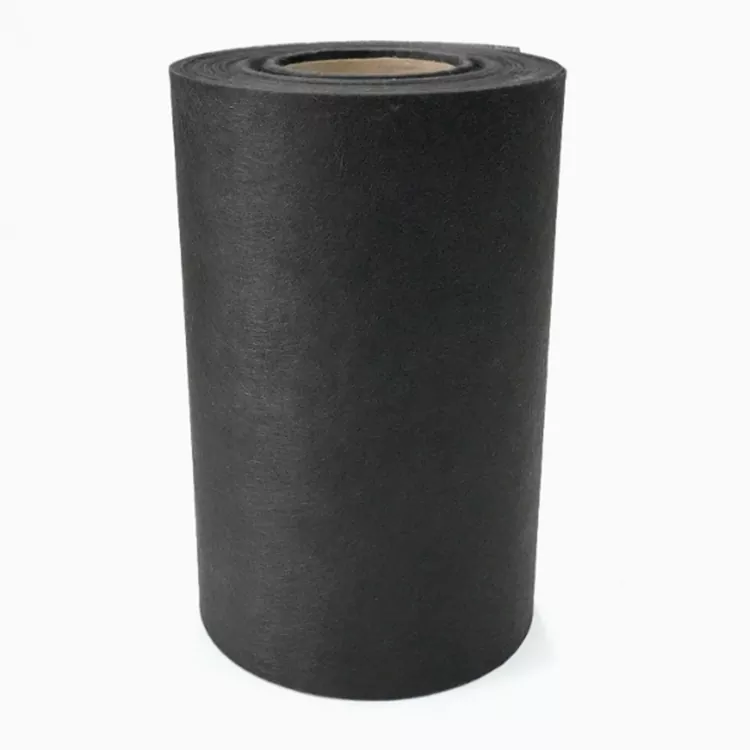

கார்பன் ஃபைபர் மேற்பரப்பு ஃபிலமென்ட் வைண்டிங்கிற்காக உணரப்பட்டது என்பது நறுக்கப்பட்ட கார்பன் ஃபைபரிலிருந்து நெய்யப்படாத ஒரு பொருளாகும். இது உருளை மற்றும் வளைந்த கலவை பாகங்களில் விநியோகிக்கப்பட்ட கார்பன்-ஃபைபர் அடுக்காகப் பயன்படுத்தப்படுகிறது, அங்கு முக்கிய முறுக்கு வலுவூட்டல் மட்டும் ஒரு உச்சரிக்கப்படும் ஃபைபர் வடிவத்தை விட்டுவிடலாம்.

உணர்ந்தது தொடர்ச்சியான கட்டமைப்பு வலுவூட்டலுக்கு மாற்றாக இல்லை. லேமினேட்டில் இது வேறுபட்ட பாத்திரத்தை கொண்டுள்ளது: மேற்பரப்பு கவரேஜ், ஃபைபர் விநியோகம் மற்றும் பிசின் அமைப்புடன் தொடர்பு.

இழை முறுக்குகளில் மேற்பரப்பு அடுக்கு

காயத்தின் கலவையான பகுதி பொதுவாக பல அடுக்குகளைக் கொண்டுள்ளது. தொடர்ச்சியான ரோவிங் அல்லது துணி தேவையான வலுவூட்டலை வழங்குகிறது, அதே நேரத்தில் பிசின் இழைகளை முடிக்கப்பட்ட லேமினேட்டில் பிணைக்கிறது.

ஒரு கார்பன் ஃபைபரை ஒரு தனி மேற்பரப்பு அடுக்காக சேர்க்கலாம். அதன் நறுக்கப்பட்ட இழைகள் தொடர்ச்சியான நூல்களாக அமைப்பதற்குப் பதிலாக நெய்யப்படாத கட்டமைப்பின் மூலம் விநியோகிக்கப்படுகின்றன. இது வளைந்த மேற்பரப்புகளை மறைப்பதற்கும், அடிப்படை வலுவூட்டலின் காட்சி வடிவத்தைக் குறைப்பதற்கும் பொருத்தமான பொருளை உருவாக்குகிறது.

அடுக்கு உள்ளே, வெளியே அல்லது லேமினேட்டில் மற்றொரு குறிப்பிட்ட இடத்தில் நிலைநிறுத்தப்படலாம். முடிக்கப்பட்ட கூறுகளின் கட்டுமானத்தால் அதன் நிலை தீர்மானிக்கப்படுகிறது.

காயம் கலவை தயாரிப்புகளுக்கான விண்ணப்பங்கள்

FRP மற்றும் CFRP குழாய்கள்

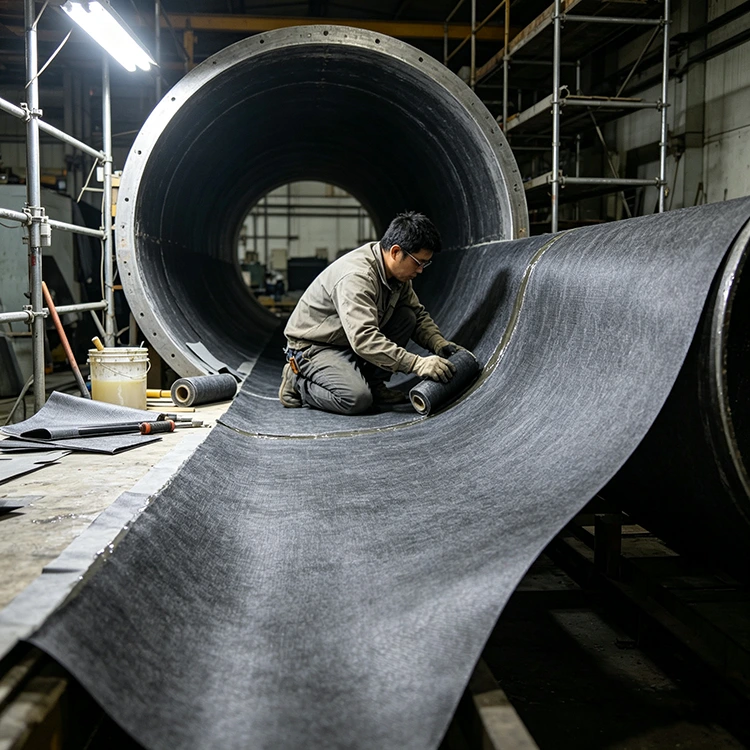

கலப்பு குழாய்கள் பொதுவாக வெவ்வேறு கோணங்களில் வலுவூட்டல் காயத்துடன் ஒரு உருளை மாண்ட்ரலின் மீது உற்பத்தி செய்யப்படுகின்றன. விநியோகிக்கப்பட்ட கார்பன்-ஃபைபர் மேற்பரப்பு தேவைப்படும்போது ஒரு மேற்பரப்பு உணரப்பட்ட உள் அல்லது வெளிப்புற அடுக்கில் இணைக்கப்படலாம்.

இது முறுக்கு முறைக்கு மேல் தொடர்ச்சியான ஃபைபர் கவரேஜையும் வழங்குகிறது. எவ்வாறாயினும், இறுதி மேற்பரப்பு பிசின் மற்றும் குணப்படுத்தும் செயல்முறை மற்றும் உணரப்பட்டவற்றால் பாதிக்கப்படுகிறது.

இரசாயன சேமிப்பு தொட்டிகள்

இழை-காயம் தொட்டிகள் பெரும்பாலும் கண்ணாடி இழை, கார்பன் ஃபைபர் மற்றும் பிசின் அமைப்புகளை வெவ்வேறு லேமினேட் நிலைகளில் இணைக்கின்றன. கார்பன் அடிப்படையிலான மேற்பரப்பு அடுக்குக்கு குறிப்பிட்ட கட்டுமானம் தேவைப்படும் இடத்தில் கார்பன் ஃபீல் பயன்படுத்தப்படலாம்.

இரசாயன சேவைக்கு, முழுமையான லேமினேட் பரிசீலிக்கப்பட வேண்டும். பிசின் தேர்வு மற்றும் சேமிக்கப்பட்ட ஊடகம் குறிப்பாக முக்கியம்.

அழுத்தம் பாத்திரங்கள்

அழுத்தக் கப்பல்களுக்கு கட்டுப்படுத்தப்பட்ட வலுவூட்டல் வேலை வாய்ப்பு மற்றும் முறுக்கு கோணங்கள் தேவைப்படுகின்றன, ஏனெனில் லேமினேட் உள் அழுத்தத்தைக் கொண்டுள்ளது. உணரப்பட்ட அடுக்கு முக்கிய கட்டமைப்பு முறுக்கிலிருந்து வேறுபட்ட செயல்பாட்டைச் செய்கிறது.

இந்த காரணத்திற்காக, லேமினேட் வடிவமைப்பில் கட்டமைப்பு வலுவூட்டல் மற்றும் மேற்பரப்பு அடுக்கு தனித்தனியாக குறிப்பிடப்பட வேண்டும்.

காயத்தின் பிற கூறுகள்

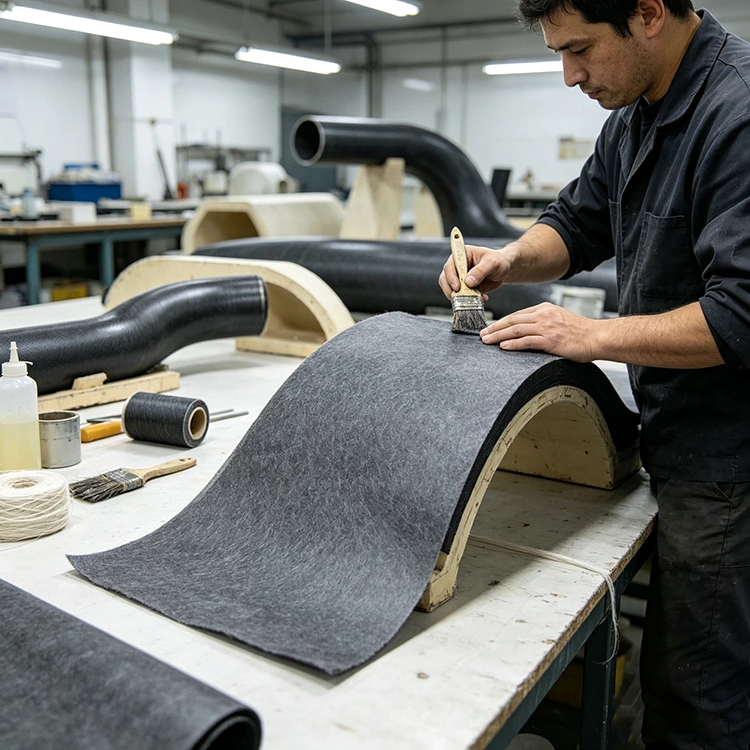

பிற சாத்தியமான பயன்பாடுகளில் கலப்பு உருளைகள், தொழில்துறை குழாய்கள், உருளை வீடுகள் மற்றும் தேர்ந்தெடுக்கப்பட்ட CFRP கூறுகள் ஆகியவை அடங்கும். பொதுவான அம்சம் ஒரு வளைந்த அல்லது உருளை மேற்பரப்பு ஒரு முறுக்கு செயல்முறை மூலம் உருவாகிறது.

நறுக்கப்பட்ட ஃபைபர் அமைப்பு

உணர்ந்த மற்றும் நெய்த கார்பன் துணிக்கு இடையிலான வேறுபாடு ஃபைபர் கட்டமைப்பில் தொடங்குகிறது.

நெய்த துணி வரையறுக்கப்பட்ட திசைகளில் ஏற்பாடு செய்யப்பட்ட தொடர்ச்சியான நூல்களைப் பயன்படுத்துகிறது. திசை வலுவூட்டல் தேவைப்படும் போது இது தேர்ந்தெடுக்கப்படுகிறது.

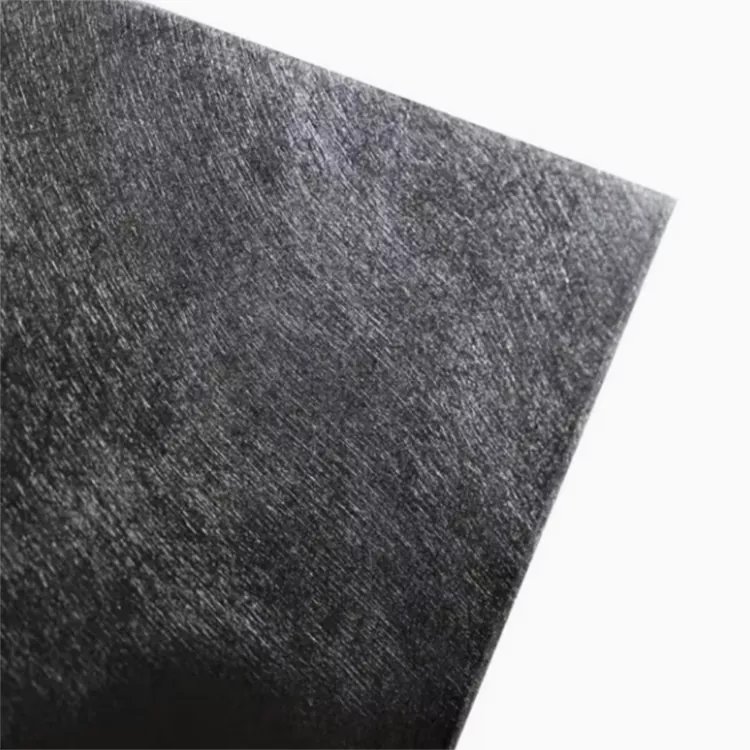

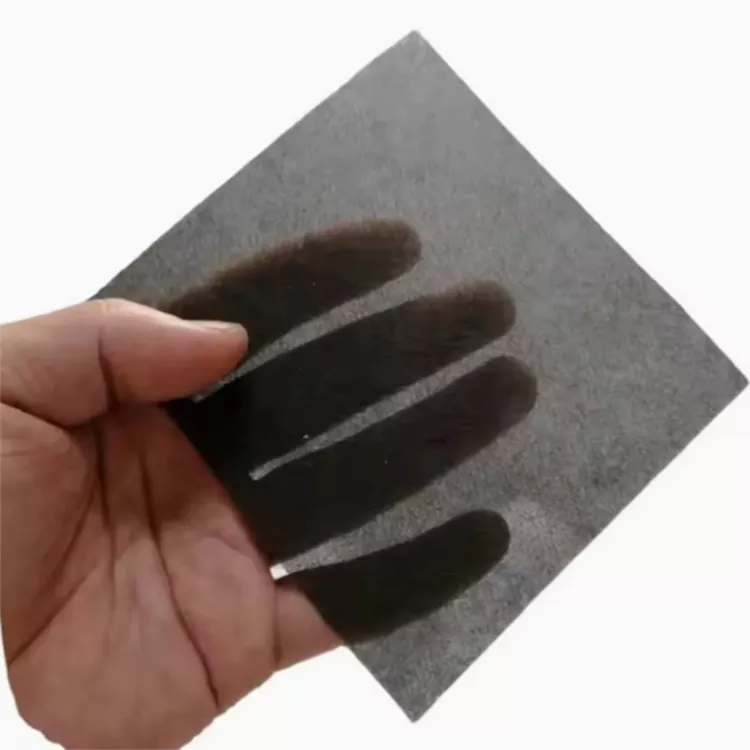

கார்பன் ஃபைபர் ஒரு அல்லாத நெய்த அடுக்கு மூலம் விநியோகிக்கப்படும் நறுக்கப்பட்ட இழைகளைப் பயன்படுத்துகிறது. நிலையான நெய்த 0° அல்லது 90° நூல் வடிவம் இல்லை. இதன் விளைவாக, உணர்ந்தது அதே திசை அமைப்பை அறிமுகப்படுத்தாமல் வளைந்த மேற்பரப்பில் பரவுகிறது.

இது நேரடிச் சமமானவற்றைக் காட்டிலும் உணர்ந்த மற்றும் நெய்த துணி நிரப்புப் பொருட்களை உருவாக்குகிறது. ஒன்று கட்டுப்படுத்தப்பட்ட வலுவூட்டல் நோக்குநிலையை வழங்குகிறது; மற்றொன்று விநியோகிக்கப்பட்ட மேற்பரப்பு கவரேஜை வழங்குகிறது.

முறுக்கு போது பிசின் வெட்-அவுட்

பிசின் வெட்-அவுட் என்பது ஏற்கனவே உள்ள முறுக்கு செயல்முறையில் ஒரு ஃபீல்டை அறிமுகப்படுத்தும்போது சரிபார்க்க வேண்டிய நடைமுறை புள்ளிகளில் ஒன்றாகும்.

பிசின் குணப்படுத்தும் முன் நறுக்கப்பட்ட-ஃபைபர் கட்டமைப்பில் ஊடுருவ வேண்டும். பிசின் பாகுத்தன்மை, பிசின் உள்ளடக்கம், பயன்பாட்டு முறை, முறுக்கு வேகம் மற்றும் வெப்பநிலை அனைத்தும் இது எவ்வளவு விரைவாகவும் சமமாகவும் நடக்கிறது என்பதைப் பாதிக்கிறது.

யூருயிஸ் ஒரு அல்லாத நெய்த கார்பன் ஃபைபர் உணர்ந்ததைப் போன்ற பொருளை வழங்குகிறது. முறுக்கு போது அதன் செயல்திறன் இன்னும் வாடிக்கையாளரின் பிசின் மற்றும் செயலாக்க நிலைமைகளுடன் தொடர்புடையது.

உண்மையான பிசின் அமைப்பைப் பயன்படுத்தி ஒரு உற்பத்தி சோதனையானது, பொருளை அதன் விவரக்குறிப்பிலிருந்து மட்டும் மதிப்பிடுவதை விட மிகவும் பயனுள்ளதாக இருக்கும். உண்மையான செயல்பாட்டின் போது உணர்ந்தது எவ்வாறு ஊட்டமளிக்கிறது, மாண்ட்ரலுடன் ஒத்துப்போகிறது மற்றும் ஈரமாகிறது என்பதை இது காட்டுகிறது.

குணப்படுத்திய பின் மேற்பரப்பு தோற்றம்

இழை-காயம் கூறுகளின் மேற்பரப்பு பெரும்பாலும் கீழே உள்ள வலுவூட்டல் வடிவத்தை பிரதிபலிக்கிறது. ஒரு விநியோகிக்கப்பட்ட உணர்ந்த அடுக்கு இன்னும் தொடர்ச்சியான கார்பன்-ஃபைபர் மேற்பரப்பை உருவாக்க உதவும்.

கிடைக்கக்கூடிய மேற்பரப்பு விவரக்குறிப்புகள்:

பளபளப்பானது

மேட்

50% பளபளப்பானது

இந்த மேற்பரப்பு விருப்பங்கள் வழங்கப்பட்ட பொருளை விவரிக்கின்றன. இறுதி தோற்றத்தை அவர்கள் தாங்களாகவே தீர்மானிப்பதில்லை.

பிசின் உருவாக்கம், மாண்ட்ரல் அல்லது அச்சு நிலை, குணப்படுத்தும் வெப்பநிலை மற்றும் பிந்தைய செயலாக்கம் அனைத்தும் முடிக்கப்பட்ட கலவையின் தோற்றத்தை மாற்றும்.

பொருள் கட்டமைப்பு

சரியான விவரக்குறிப்பைத் தேர்ந்தெடுப்பது

உணர்ந்தது உண்மையான முறுக்கு செயல்முறையுடன் பொருந்த வேண்டும். தயாரிப்பு அளவு, பிசின் மற்றும் மேற்பரப்பு தேவைகள் ஆகியவை தடிமன் மட்டும் இருப்பதை விட மிகவும் பயனுள்ள தொடக்க புள்ளிகளாகும்.

கூறு வடிவியல்

விட்டம், நீளம் மற்றும் வளைவு ஆகியவை பொருள் எவ்வாறு வைக்கப்படுகிறது மற்றும் மாண்ட்ரலில் வைக்கப்படுகிறது என்பதைப் பாதிக்கிறது. ஒரு நேரான குழாய் மற்றும் ஒரு பெரிய தொட்டி உற்பத்தியின் போது வெவ்வேறு கையாளுதல் தேவைப்படலாம்.

பிசின் அமைப்பு

பிசின் வகையைக் குறிப்பிடவும், முடிந்தால், அதன் இயல்பான செயலாக்க நிலைமைகள். பிசுபிசுப்பு மற்றும் பிசின் பயன்பாடு ஈரமான வெளியேற்றத்தில் நேரடி விளைவைக் கொண்டிருக்கிறது.

மேற்பரப்பு தேவை

முக்கிய தேவை ஃபைபர் கவரேஜ், மேற்பரப்பு அமைப்பு அல்லது ஒரு குறிப்பிட்ட வழங்கப்பட்ட பூச்சு என்பதை குறிப்பிடவும். கிடைக்கக்கூடிய விருப்பங்கள் பளபளப்பான, மேட் மற்றும் 50% பளபளப்பானவை.

பரிமாணங்கள்

நிலையான அகலங்கள் 1 மீ மற்றும் 1.25 மீ. தடிமன், நீளம் மற்றும் பரிமாணங்களை உற்பத்தி தேவைக்கேற்ப உருவாக்கலாம்.

முறுக்கு நிலைமைகள்

முறுக்கு வேகம், பிசின் பயன்பாடு மற்றும் பொருள் உணவு ஆகியவற்றை தானியங்கு அல்லது தொடர்ச்சியான வரியில் பயன்படுத்தும்போது கருத்தில் கொள்ள வேண்டும்.

முறுக்கு வரியில் சோதனை

ஒரு சிறிய உற்பத்தி சோதனையானது பொருள் விவரக்குறிப்பால் செய்ய முடியாத கேள்விகளுக்கு பதிலளிக்க முடியும். வாடிக்கையாளரின் இயல்பான பிசின், முறுக்கு வேகம் மற்றும் குணப்படுத்தும் நிலைகள் ஆகியவற்றைக் கொண்டு ஃபீல்ட் சரிபார்க்கப்படலாம்.

கவனிக்க வேண்டிய முக்கிய புள்ளிகள்:

· உணவளித்தல் மற்றும் கையாளுதல்

· மண்டலத்திற்கு இணக்கத்தன்மை

· பிசின் ஈரமான-அவுட்

· ஃபைபர் விநியோகம்

· குணப்படுத்திய பின் மேற்பரப்பு நிலை

· தற்போதுள்ள லேமினேட்டுடன் இணக்கத்தன்மை

ஏற்கனவே உள்ள பொருள் விவரக்குறிப்பு, வரைதல் அல்லது மாதிரி ஆகியவை நிறுவப்பட்ட முறுக்கு செயல்முறையில் உணரப்படும் போது பயன்படுத்தப்படலாம்.

இழை-காயம் கலவை உற்பத்திக்காக

கலப்பு குழாய்கள், இரசாயன தொட்டிகள், அழுத்த பாத்திரங்கள், உருளைகள், வீடுகள் மற்றும் பிற காய கூறுகளுக்கு ஃபிலமென்ட் வைண்டிங்கிற்கான கார்பன் ஃபைபர் மேற்பரப்பு வழங்கப்படுகிறது.

நிலையான அகலங்கள் 1 மீ மற்றும் 1.25 மீ. உற்பத்தித் தேவைக்கேற்ப தடிமன், நீளம் மற்றும் பரிமாணங்கள் கிடைக்கும்.

ஒரு குறிப்பிட்ட பயன்பாட்டிற்கு, கூறு வடிவியல், பிசின் அமைப்பு, லேமினேட் நிலை மற்றும் தேவையான மேற்பரப்பு பூச்சு ஆகியவை விவரக்குறிப்புக்கான அடிப்படை தகவலை வழங்குகிறது.

அடிக்கடி கேட்கப்படும் கேள்விகள்

ஃபிலமென்ட் வைண்டிங்கிற்கு கார்பன் ஃபைபர் மேற்பரப்பு என்றால் என்ன?

இது ஒரு நெய்யப்படாத நறுக்கப்பட்ட கார்பன் ஃபைபர் பொருளாகும், இது இழை-காயம் கலவை கட்டமைப்புகளில் மேற்பரப்பு அல்லது செயல்பாட்டு அடுக்காகப் பயன்படுத்தப்படுகிறது. இது முக்கிய கட்டமைப்பு அடுக்குக்கு பயன்படுத்தப்படும் தொடர்ச்சியான வலுவூட்டலில் இருந்து வேறுபட்டது.

உருளை கலவை தயாரிப்புகளில் ஃபெல்ட் பயன்படுத்த முடியுமா?

ஆம். அல்லாத நெய்த அமைப்பு உருளை மற்றும் வளைந்த மேற்பரப்புகளைப் பின்பற்றலாம். உண்மையான கையாளுதல் உணர்ந்த விவரக்குறிப்பு, தயாரிப்பு விட்டம் மற்றும் முறுக்கு செயல்முறை ஆகியவற்றைப் பொறுத்தது.

நெய்த கார்பன் துணியும் ஒன்றா?

எண். நெய்த கார்பன் துணி வரையறுக்கப்பட்ட திசைகளில் தொடர்ச்சியான நூல்களைக் கொண்டுள்ளது. ஃபெல்ட் விநியோகிக்கப்பட்ட நறுக்கப்பட்ட இழைகளைக் கொண்டுள்ளது மற்றும் இது வேறுபட்ட லேமினேட் செயல்பாட்டிற்குப் பயன்படுத்தப்படுகிறது.

எபோக்சி அல்லது வினைல் எஸ்டர் பிசினுடன் இதைப் பயன்படுத்தலாமா?

இது வெவ்வேறு பிசின் அமைப்புகளுடன் செயலாக்கப்படலாம். வெட்-அவுட் பிசின் பாகுத்தன்மை, பயன்பாட்டு முறை, வெப்பநிலை, பிசின் உள்ளடக்கம் மற்றும் குணப்படுத்தும் நிலைமைகளைப் பொறுத்தது.

என்ன மேற்பரப்பு பூச்சுகள் உள்ளன?

கிடைக்கக்கூடிய விவரக்குறிப்புகள் பளபளப்பான, மேட் மற்றும் 50% பளபளப்பானவை. இறுதித் தோற்றம் பிசின், மாண்ட்ரல் அல்லது அச்சு மேற்பரப்பு மற்றும் குணப்படுத்தும் செயல்முறையைப் பொறுத்தது.

அகலம் மற்றும் தடிமன் தனிப்பயனாக்க முடியுமா?

ஆம். நிலையான அகலங்கள் 1 மீ மற்றும் 1.25 மீ. தடிமன், நீளம் மற்றும் பரிமாணங்களை பயன்பாட்டிற்கு ஏற்ப தனிப்பயனாக்கலாம்.

மேற்கோளுக்கு என்ன தகவல் தேவை?

பயனுள்ள தகவலில் கூறு அளவு மற்றும் வடிவம், பிசின் வகை, உணரப்பட்ட பரிமாணங்கள், மேற்பரப்பு தேவை மற்றும் தோராயமான அளவு ஆகியவை அடங்கும். ஏற்கனவே உள்ள பொருள் விவரக்குறிப்பு அல்லது மாதிரி தரமற்ற பயன்பாடுகளுக்கு உதவியாக இருக்கும்.

மாதிரிகள் வழங்க முடியுமா?

தேவையான பரிமாணங்கள் மற்றும் பயன்பாட்டிற்கு ஏற்ப மாதிரி அளவுகள் விவாதிக்கப்படலாம். உண்மையான பிசின் மற்றும் முறுக்கு செயல்முறை மூலம் உணர்ந்ததைச் சோதிப்பது உற்பத்திக்கான நேரடிக் குறிப்பை வழங்குகிறது.
