நடைபாதைகளுக்கான FRP கிராட்டிங்

தொழில்துறை மற்றும் வெளிப்புற சூழல்களில் பாதசாரி நடைபாதைகளுக்கு, மழைநீர், கழுவும் நீர் மற்றும் பிற திரவங்களை பேனல் வழியாக வெளியேற்ற அனுமதிக்கும் போது கிராட்டிங் ஒரு நிலையான நடை மேற்பரப்பை வழங்க வேண்டும். பேனல் விவரக்குறிப்பு ஆதரவு இடைவெளி, எதிர்பார்க்கப்படும் ஏற்றுதல் மற்றும் சுற்றியுள்ள நிலைமைகளுடன் பொருந்த வேண்டும்.

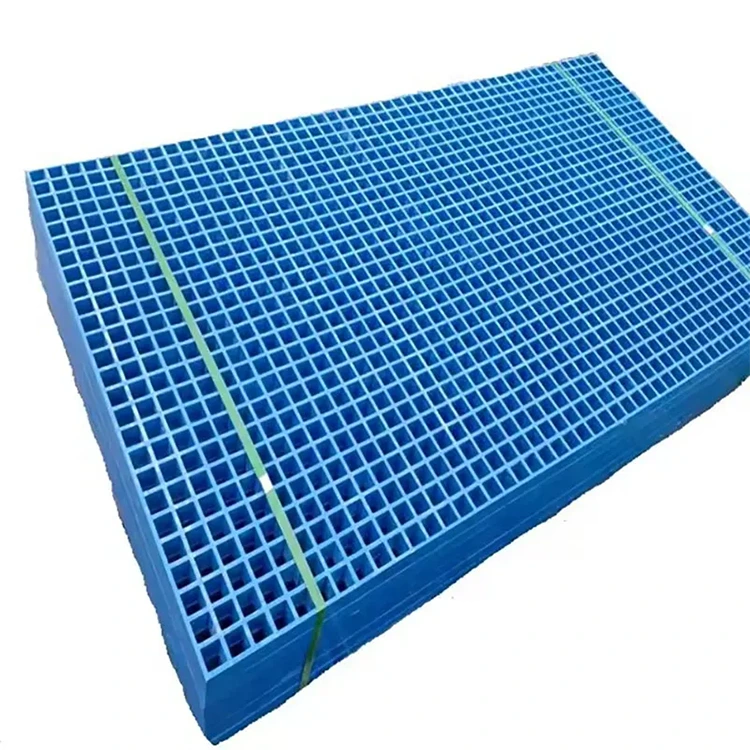

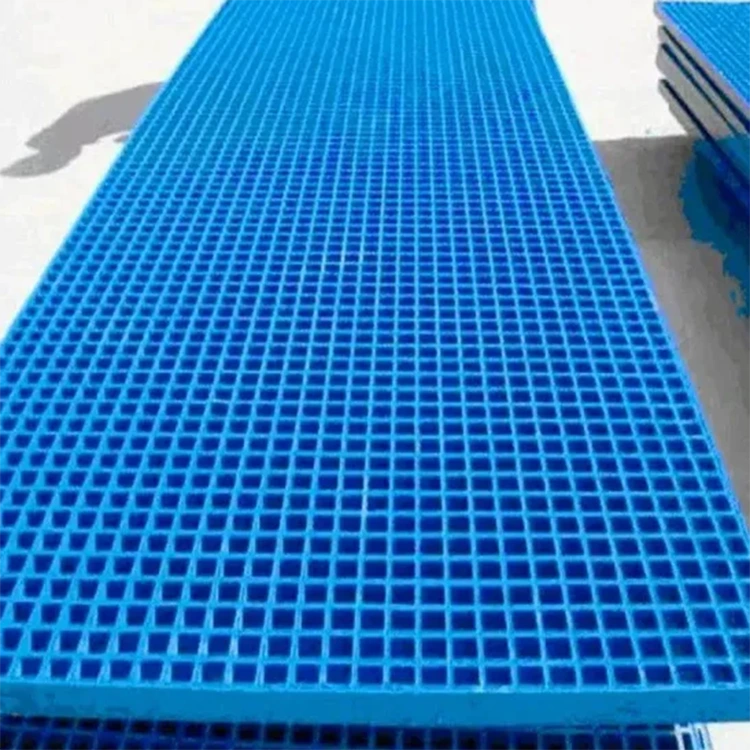

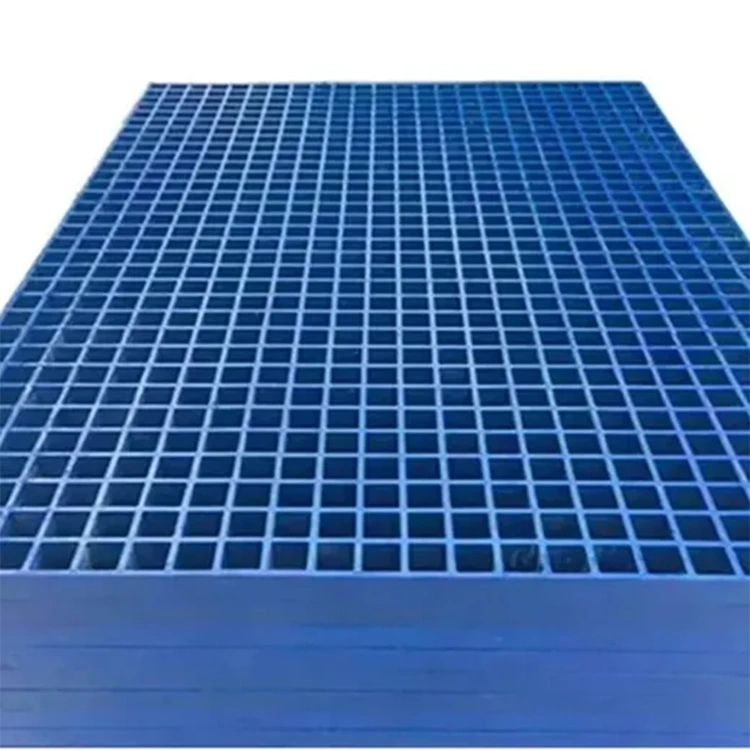

நடைபாதைகளுக்கான இந்த FRP கிரேட்டிங் 38 × 38 மிமீ மோல்டட் திறப்பு மற்றும் 25 மிமீ பேனல் தடிமன் ஆகியவற்றைப் பயன்படுத்துகிறது. திறந்த-கட்ட அமைப்பு வடிகால் ஆதரிக்கிறது, அதே சமயம் வார்ப்பட FRP கட்டுமானமானது அரிப்பு எதிர்ப்பு மற்றும் மின் காப்பு தேவைப்படும் பகுதிகளில் வழக்கமான எஃகு கிராட்டிங்கிற்கு உலோகம் அல்லாத மாற்றீட்டை வழங்குகிறது.

தயாரிப்பு விவரக்குறிப்பு

மேற்பரப்பு மற்றும் வடிகால் பரிசீலனைகள்

38 × 38 மிமீ திறந்த கண்ணி, தொடர்ச்சியான திடமான மேற்பரப்பில் சேகரிப்பதற்குப் பதிலாக பேனல் வழியாக நீர் செல்ல அனுமதிக்கிறது. மழைப்பொழிவு, உபகரணங்களை கழுவுதல் அல்லது பதப்படுத்துதல் போன்ற நடைபாதைகளுக்கு இது பயனுள்ளதாக இருக்கும். திறந்த அமைப்பு அழுக்கு மற்றும் சிறிய குப்பைகள் வழியாக செல்ல அனுமதிக்கிறது, இருப்பினும் உண்மையான வடிகால் செயல்திறன் துணை அமைப்பு மற்றும் தளத்தின் நிலைமைகளைப் பொறுத்தது.

குறிப்பிடப்பட்ட கிரேடு A ஸ்லிப் அல்லாத மேற்பரப்பு பாதசாரிகள் ஈரப்பதத்தை சந்திக்கும் பகுதிகளுக்காக வடிவமைக்கப்பட்டுள்ளது. ஒரு குறிப்பிட்ட நிறுவலுக்கு, மேற்பரப்பு சிகிச்சை மற்றும் ஸ்லிப்-எதிர்ப்புத் தேவைகள், கிராட்டிங் விவரக்குறிப்பை மட்டும் நம்பாமல், பயன்பாட்டு நிலைமைகளுக்கு எதிராகச் சரிபார்க்கப்பட வேண்டும்.

25 மிமீ தடிமன் தயாரிப்பு விவரக்குறிப்பில் காட்டப்பட்டுள்ள அடிப்படை பேனல் உள்ளமைவை வழங்குகிறது. ஒரு திட்டத்திற்கு தேவையான பேனல் தடிமன், ஆதரவு இடைவெளி மற்றும் வடிவமைப்பு சுமையுடன் சேர்ந்து தீர்மானிக்கப்பட வேண்டும்.

தொழில்துறை மற்றும் வெளிப்புற பகுதிகளில் பயன்பாடுகள்

நடைபாதைகளுக்கான FRP கிராட்டிங்உபகரணங்கள், வடிகால் அமைப்புகள் அல்லது பராமரிப்புப் பகுதிகளைச் சுற்றி பாதசாரி அணுகல் தேவைப்படும் இடங்களில் மற்றும் உலோகம் அல்லாத கிராட்டிங் பொருள் விரும்பப்படும் இடங்களில் பயன்படுத்தப்படலாம்.

வழக்கமான பயன்பாடுகளில் இரசாயன மற்றும் கழிவு நீர் வசதிகள், தொழிற்சாலை ஆலைகள், வெளிப்புற சேவை வழிகள், மின்சார வசதிகள் மற்றும் கட்டுமானப் பகுதிகள் ஆகியவை அடங்கும். இந்த சூழல்களில், தொடர்புடைய தேர்வு காரணிகளில் இரசாயனங்கள் அல்லது கழிவு நீர், ஈரப்பதம், தேவையான நடைபயிற்சி அனுமதி, ஆதரவு நிலைமைகள் மற்றும் அணுகல் அதிர்வெண் ஆகியவை அடங்கும்.

மின் பகுதிகளுக்கு, தயாரிப்பு விவரக்குறிப்பு 10 kV மின் காப்பு மற்றும் மின்காந்த மதிப்பு 0 ஆகியவற்றை பட்டியலிடுகிறது. இந்த புள்ளிவிவரங்கள் வழங்கப்பட்ட தயாரிப்பு விவரக்குறிப்பை விவரிக்கின்றன; திட்டப் பொறியாளர்கள் பயன்பாட்டிற்கு முன் மின் தேவைகள் மற்றும் பொருந்தக்கூடிய தரநிலைகளுக்கு எதிராக முழுமையான நிறுவலைச் சரிபார்க்க வேண்டும்.

நடைபாதைக்கான பேனலை எவ்வாறு தேர்வு செய்வது

பேனல் பரிமாணங்கள் மட்டுமே ஒரு குறிப்பிட்ட நடைபாதைக்கு ஏற்றதா என்பதை தீர்மானிக்காது. ஆர்டர் செய்வதற்கு முன் நான்கு திட்ட நிபந்தனைகள் பொதுவாக உறுதிப்படுத்தப்பட வேண்டும்.

ஆதரவு இடைவெளி மற்றும் ஏற்றுதல்

முதலில் பேனல் எவ்வாறு ஆதரிக்கப்படும் மற்றும் ஆதரவுகளுக்கு இடையிலான தூரத்தை உறுதிப்படுத்தவும். பாதசாரிகள் மட்டுமே செல்லும் பாதைகள், பராமரிப்பு தளங்கள் மற்றும் அவ்வப்போது உபகரணங்கள் சுமைகளுக்கு உட்பட்ட பகுதிகள் வெவ்வேறு ஏற்றுதல் தேவைகளைக் கொண்டிருக்கலாம். எனவே பேனல் தடிமன் மற்றும் உள்ளமைவு உண்மையான இடைவெளி மற்றும் சுமைக்கு ஏற்ப தேர்ந்தெடுக்கப்பட வேண்டும்.

செயல்படும் சூழல்

அடுத்து சுற்றியுள்ள ஊடகத்தை அடையாளம் காணவும். வெளிப்புற மழைநீர், கழிவு நீர், செயல்முறை இரசாயனங்கள் மற்றும் உப்பு கொண்ட சூழல்கள் பிசின் அமைப்பில் பல்வேறு கோரிக்கைகளை வைக்கலாம். குறிப்பிடப்பட்ட டிஃபெனைல் ஈதர் FRP பிசின் வகை, நிறுவலின் இரசாயன மற்றும் வெப்பநிலை நிலைமைகளுக்கு எதிராக சரிபார்க்கப்பட வேண்டும்.

பேனல் பரிமாணங்கள் மற்றும் அணுகல்

நிலையான பேனல்கள் நிறுவலுக்கு வெட்டப்படலாம், அதே நேரத்தில் தனிப்பயனாக்கப்பட்ட அளவுகள் மற்றும் வடிவங்கள் திட்ட தளவமைப்புகளுக்கு விவாதிக்கப்படலாம். வடிகால் தடங்கள், அகழிகள் அல்லது நடைபாதைக்கு கீழே உள்ள உபகரணங்களுக்கான அணுகல் தேவைப்படும் இடங்களில் அகற்றக்கூடிய பேனல்கள் பயனுள்ளதாக இருக்கும்.

மேற்பரப்பு தேவைகள்

நடைபாதை தண்ணீர் அல்லது துப்புரவுப் பணிகளுக்குத் தொடர்ந்து வெளிப்படும் இடத்தில், வடிகால் மூலம் சீட்டு எதிர்ப்பைக் கருத்தில் கொள்ள வேண்டும். குறிப்பிடப்பட்ட கிரேடு A ஸ்லிப் இல்லாத செயல்திறன் இந்த மாதிரிக்கான குறிப்புப் புள்ளியை வழங்குகிறது, அதே நேரத்தில் இறுதித் தேவை தளத்தின் நிபந்தனைகளிலிருந்து தீர்மானிக்கப்பட வேண்டும்.

அதே மோல்டட் கிராட்டிங்கின் பிற பயன்கள்

அதே வார்ப்பட பேனல் கட்டுமானம் பாதசாரி நடைபாதைகளை விட அதிகமாக பயன்படுத்தப்படலாம். ஆதரவு ஏற்பாடு மற்றும் ஏற்றுதல் நிலைமைகளைப் பொறுத்து, சேவை பாதைகள், பராமரிப்பு தளங்கள், அகழி கவர்கள், பாலம் பேனல்கள், படிக்கட்டுகள், வடிகால் பகுதிகள் மற்றும் தொழில்துறை தளம் ஆகியவற்றிற்கும் கிராட்டிங் செயல்படுத்தப்படலாம்.

இந்த பயன்பாடுகள் ஒன்றுக்கொன்று மாற்றக்கூடிய விவரக்குறிப்புகளாக கருதப்படக்கூடாது. வடிகால் அகழியில் பயன்படுத்தப்படும் பேனல், எடுத்துக்காட்டாக, பாதசாரி நடைபாதையிலிருந்து வெவ்வேறு இடைவெளி மற்றும் ஏற்றுதல் தேவைகளைக் கொண்டிருக்கலாம். திட்ட வரைபடங்கள், பரிமாணங்கள் மற்றும் ஏற்றுதல் தகவல் ஆகியவை பொருத்தமான உள்ளமைவை உறுதிப்படுத்தும் போது பயனுள்ளதாக இருக்கும்.

செயலாக்கம் மற்றும் ஏற்றுமதி

யூருயிஸ் நிறுவலுக்கு முன் மேலும் செயலாக்கம் தேவைப்படும் கிராட்டிங் ஆர்டர்களுக்கு மோல்டிங், கட்டிங் மற்றும் வெல்டிங் சேவைகளை வழங்குகிறது. திட்டத் தேவைகளுக்கு ஏற்ப தனிப்பயனாக்கப்பட்ட பேனல் பரிமாணங்கள் மற்றும் வடிவங்களைத் தயாரிக்கலாம்.

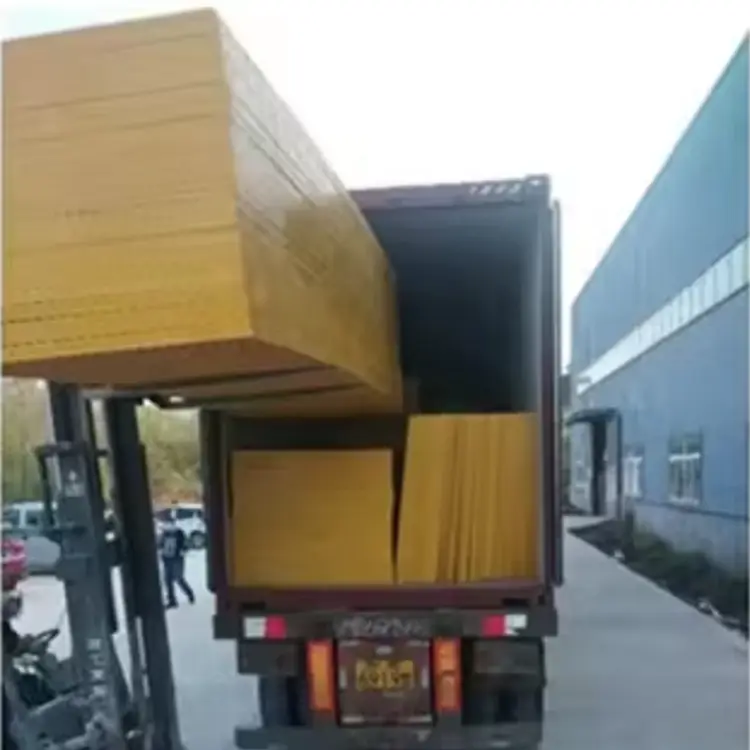

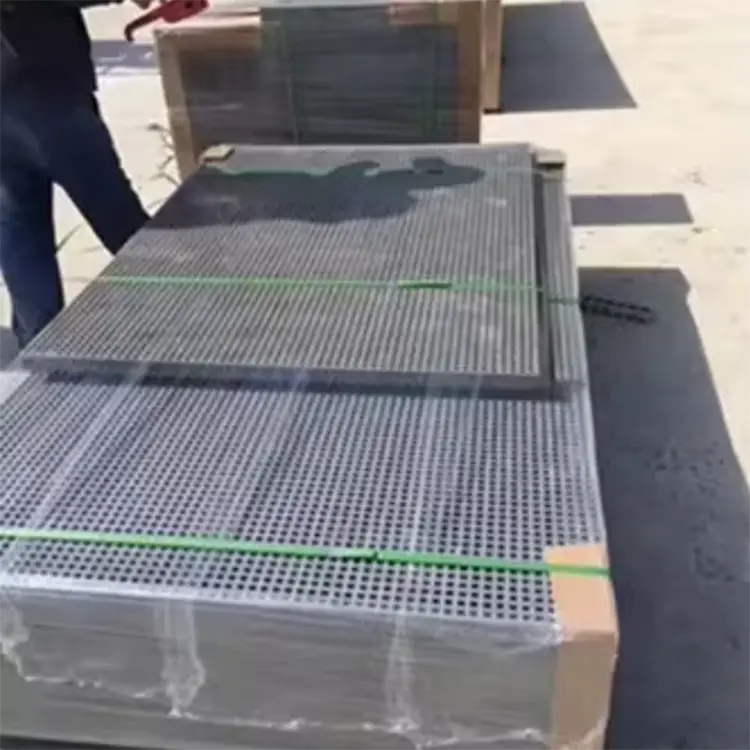

முடிக்கப்பட்ட தட்டி போக்குவரத்துக்கு தட்டுகளில் நிரம்பியுள்ளது. தனிப்பயனாக்கப்பட்ட ஆர்டர்களுக்கு, பேனல் பரிமாணங்கள், செயலாக்கத் தேவைகள் மற்றும் பேக்கேஜிங் ஏற்பாடுகள் ஆகியவை உற்பத்திக்கு முன் உறுதிப்படுத்தப்படலாம், இதனால் டெலிவரி செய்யப்பட்ட பேனல்கள் நிறுவல் திட்டத்துடன் ஒத்திருக்கும்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

இந்த மாதிரி எந்த மெஷ் அளவைப் பயன்படுத்துகிறது?

இந்த மாதிரி 38 × 38 மிமீ மோல்டட் மெஷ் பயன்படுத்துகிறது. இந்த மாதிரிக்கு குறிப்பிடப்பட்ட பேனல் தடிமன் 25 மிமீ ஆகும்.

ஈரமான வெளிப்புற நடைபாதைகளுக்கு இந்த கிராட்டிங் பொருத்தமானதா?

இது வடிகால் ஒரு திறந்த கட்ட அமைப்புடன் வடிவமைக்கப்பட்டுள்ளது மற்றும் கூறப்பட்ட கிரேடு A அல்லாத ஸ்லிப் விவரக்குறிப்பு உள்ளது. ஒரு குறிப்பிட்ட வெளிப்புற நிறுவலுக்கு, தேர்வுக்கு முன், ஆதரவு இடைவெளி, ஏற்றுதல், வடிகால் ஏற்பாடு மற்றும் சுற்றுச்சூழல் வெளிப்பாடு ஆகியவை சரிபார்க்கப்பட வேண்டும்.

என்ன நிலையான பேனல் அளவுகள் உள்ளன?

பொதுவான விவரக்குறிப்புகள் 1220 × 3660 மிமீ, 1220 × 4010 மிமீ, 1524 × 4000 மிமீ மற்றும் 1524 × 4010 மிமீ ஆகியவை அடங்கும்.

பேனல்களை தேவையான நடைபாதை அளவுக்கு வெட்ட முடியுமா?

ஆம். வெட்டுதல் கிடைக்கிறது, மேலும் நிறுவல் தளவமைப்பின் படி தனிப்பயனாக்கப்பட்ட பேனல் பரிமாணங்கள் மற்றும் வடிவங்கள் விவாதிக்கப்படலாம்.

என்ன வண்ணங்கள் கிடைக்கும்?

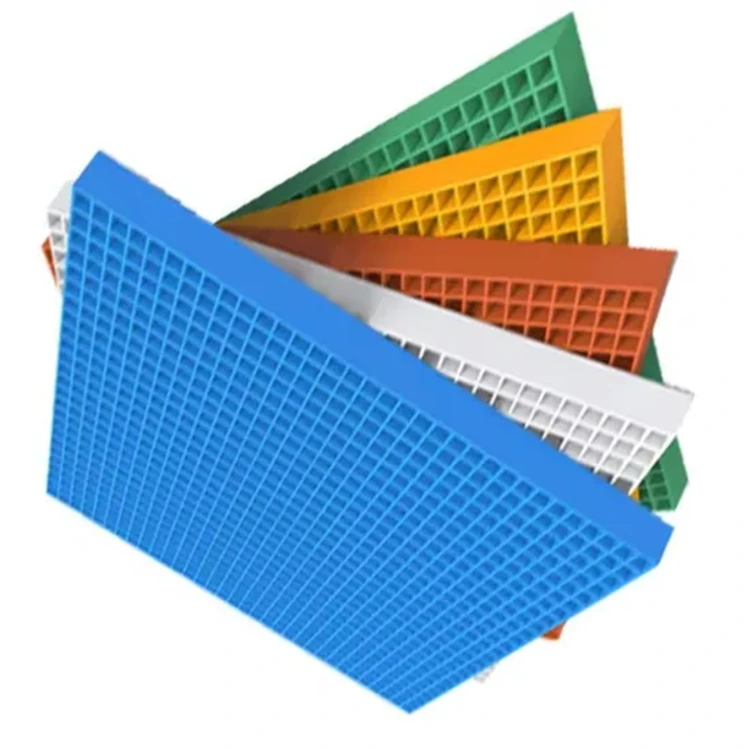

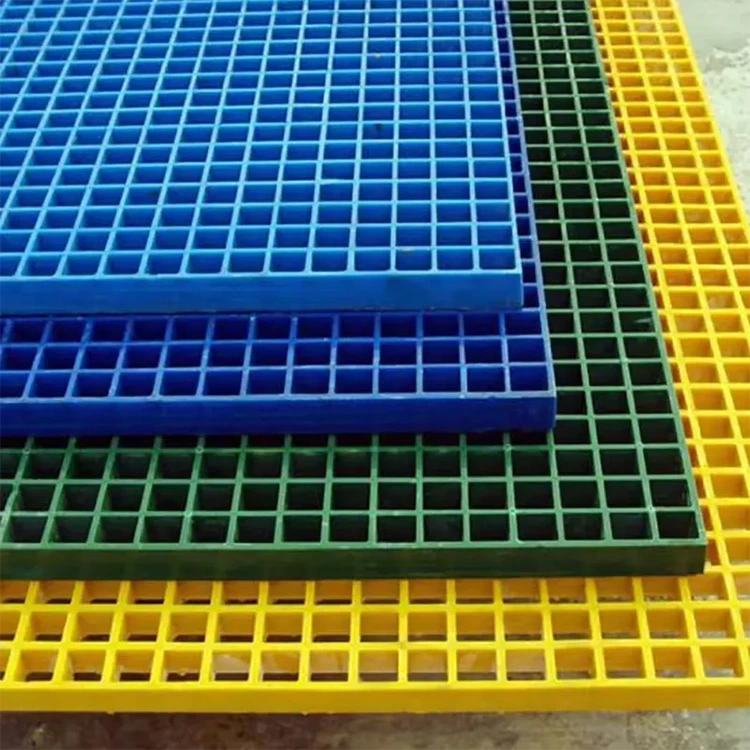

பட்டியலிடப்பட்ட வண்ணங்களில் மஞ்சள், சிவப்பு, பச்சை, நீலம் மற்றும் வெள்ளை ஆகியவை அடங்கும். திட்ட ஆர்டர்களுக்கு தனிப்பயனாக்கப்பட்ட வண்ணத் தேவைகளையும் விவாதிக்கலாம்.

தட்டி மின் காப்பு வழங்குகிறதா?

வழங்கப்பட்ட விவரக்குறிப்பு 10 kV மின் காப்பு பட்டியலிடுகிறது. மின் தேவைகள், இயக்க நிலைமைகள் மற்றும் பொருந்தக்கூடிய திட்டத் தரங்களின்படி முழுமையான நிறுவல் மதிப்பீடு செய்யப்பட வேண்டும்.

நடைபாதைகள் தவிர வேறு பயன்பாடுகளுக்கு இந்த கிரேட்டிங்கைப் பயன்படுத்த முடியுமா?

ஆம். ஆதரவு அமைப்பு மற்றும் ஏற்றுதல் நிலைகளைப் பொறுத்து, சேவைப் பாதைகள், பராமரிப்பு தளங்கள், அகழி கவர்கள், படிக்கட்டுகள், வடிகால் பகுதிகள் மற்றும் தொழில்துறை தளம் ஆகியவற்றிற்கும் வடிவமைக்கப்பட்ட கிராட்டிங் செயலாக்கப்படலாம்.
