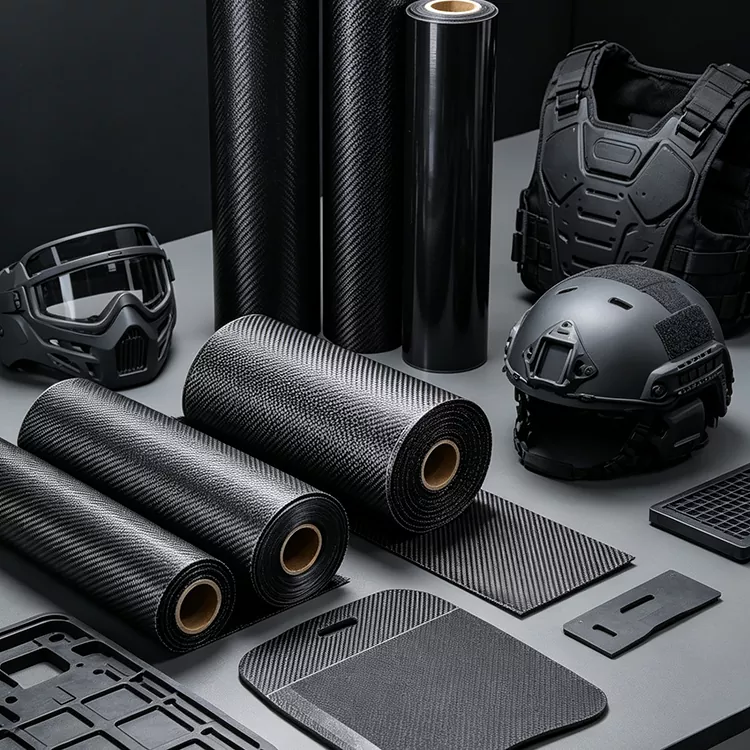

3K UD மற்றும் இருதரப்பு கார்பன் ஃபைபர் Prepreg Fabric

3K UD மற்றும் இருதரப்பு கார்பன் ஃபைபர் Prepreg Fabric இரண்டு வெவ்வேறு ஃபைபர் ஏற்பாடுகளில் 3K கார்பன் ஃபைபர் வலுவூட்டலை முன் செறிவூட்டப்பட்ட ரெசின் மேட்ரிக்ஸுடன் இணைக்கிறது. UD கட்டுமானமானது தொடர்ச்சியான இழைகளை முக்கியமாக ஒரு திசையில் குவிக்கிறது, அதே சமயம் இருதரப்பு கட்டுமானமானது இரண்டு முக்கிய திசைகளில் வலுவூட்டலை வழங்குகிறது. அவற்றுக்கிடையேயான தேர்வு முதன்மையாக சுமை பாதை, லேமினேட் அமைப்பு மற்றும் முடிக்கப்பட்ட கலப்பு பகுதியின் வடிவவியலுடன் தொடர்புடையது.

கலப்பு உற்பத்தியாளர்களுக்கு, இந்த வேறுபாடு 3K பதவியை விட முக்கியமானது. ஒரு மேலாதிக்க இழுவிசை, வளைவு அல்லது அச்சு சுமை கொண்ட ஒரு கூறு, வரையறுக்கப்பட்ட ஃபைபர் திசையைச் சுற்றி கட்டப்பட்ட லேமினேட் மூலம் பயனடையலாம், அதே நேரத்தில் இரண்டு திசைகளில் சுமைகளுக்கு உட்படுத்தப்பட்ட ஒரு பேனல் அல்லது ஷெல் இன்னும் சீரான வலுவூட்டல் ஏற்பாடு தேவைப்படலாம்.

UD மற்றும் இருதரப்பு ஃபைபர் கட்டுமானம்

UD கட்டுமானத்துடன், தொடர்ச்சியான கார்பன் இழைகள் முக்கியமாக ஒரு திசையில் குவிக்கப்படுகின்றன. இது தண்டுகள், விட்டங்கள், தண்டுகள் மற்றும் நீளமான கட்டமைப்புப் பிரிவுகள் போன்ற தெளிவான முதன்மை சுமை பாதையைக் கொண்ட பொறியியல் வடிவமைப்பைக் கொண்டிருக்கும் கூறுகளுக்குப் பொருத்தமான பொருளை உருவாக்குகிறது.

இருதரப்பு கட்டுமானம் இரண்டு முக்கிய திசைகளில் வலுவூட்டலை வழங்குகிறது. பேனல்கள், கவர்கள், வீட்டுவசதிகள் மற்றும் பிற கூறுகளுக்கு, லேமினேட் ஒரு திசையில் இல்லாமல் இரண்டு அச்சுகளில் சுமைகளைச் சுமக்க வேண்டும்.

ஃபைபர் ஏற்பாடு முடிக்கப்பட்ட பகுதியின் செயல்திறனைத் தானே தீர்மானிக்காது. ஃபைபர் கிரேடு, ஃபைபர் வால்யூம் பின்னம், பிசின் அமைப்பு, லேமினேட் நோக்குநிலை, அடுக்குகளின் எண்ணிக்கை, ஒருங்கிணைப்பு மற்றும் குணப்படுத்தும் நிலைமைகள் அனைத்தும் இறுதி கலவை பண்புகளுக்கு பங்களிக்கின்றன.

3K என்றால் என்ன?

3K பதவி என்பது சுமார் 3,000 தனிப்பட்ட இழைகளைக் கொண்ட கார்பன் ஃபைபர் இழுவைக் குறிக்கிறது. இது ஒரு குறிப்பிட்ட வலிமை தரத்தை விட ஃபைபர் மூட்டையின் அளவை விவரிக்கிறது.

பொருள் தேர்வுக்கு, 3K கார்பன் ஃபைபர் தரம், பிசின் அமைப்பு மற்றும் வலுவூட்டல் கட்டுமானம் ஆகியவற்றுடன் ஒன்றாகக் கருதப்பட வேண்டும். ஒரு 3K இழுவை வெவ்வேறு லேமினேட் கட்டமைப்புகளில் பயன்படுத்தப்படலாம், மேலும் இறுதி கூட்டுப் பண்புகள் வலுவூட்டல் எவ்வாறு சார்ந்தது, ஒருங்கிணைக்கப்பட்டது மற்றும் குணப்படுத்தப்படுகிறது என்பதைப் பொறுத்தது.

UD மற்றும் இருதரப்பு பொருட்களை ஒப்பிடும் போது இந்த வேறுபாடு மிகவும் பொருத்தமானது. 3K பதவி ஃபைபர் டோவை அடையாளப்படுத்துகிறது, அதே நேரத்தில் UD அல்லது இருதரப்பு கட்டுமானமானது அந்த வலுவூட்டல் ப்ரீப்ரெக்கிற்குள் எவ்வாறு ஏற்பாடு செய்யப்பட்டுள்ளது என்பதை விவரிக்கிறது.

பொருள் தகவல்

ஃபைபர் திசையைத் தேர்ந்தெடுப்பது

3K UD மற்றும் இருதரப்பு கார்பன் ஃபைபர் ப்ரெப்ரெக் ஃபேப்ரிக் ஆகியவற்றிற்கு, முடிக்கப்பட்ட கூறு எவ்வாறு அதன் சுமையை சுமக்கும் என்று எதிர்பார்க்கப்படுகிறது என்பது முதல் நடைமுறை கேள்வி. துணியின் தோற்றத்தை மட்டுமே அடிப்படையாகக் கொண்ட UD அல்லது இருதரப்பு கட்டுமானத்தைத் தேர்ந்தெடுப்பதற்குப் பதிலாக, வடிவமைப்பிற்குத் தேவைப்படும் இடத்தில் லேமினேட் பொருளை வழங்கும் வகையில் வலுவூட்டல் ஏற்பாடு செய்யப்பட வேண்டும்.

UD கட்டுமானம்

UD வலுவூட்டல் பொதுவாக தண்டுகள், தண்டுகள், விட்டங்கள் மற்றும் வரையறுக்கப்பட்ட முதன்மை சுமை திசையுடன் மற்ற நீளமான பகுதிகளுக்கு கருதப்படுகிறது. கூடுதல் ஆஃப்-ஆக்சிஸ் ப்ளைகளை ஒரு லேமினேட்டில் இணைத்துக்கொள்ளலாம், அந்த பாகத்திற்கு இரண்டாம் நிலை திசைகளில் வலுவூட்டல் தேவைப்படும்.

இருதரப்பு கட்டுமானம்

இரண்டு முக்கிய திசைகளில் சுமைகள் அல்லது விறைப்புத் தேவைகள் நீட்டிக்கப்படும் பேனல்கள், கவர்கள், வீடுகள் மற்றும் பிற பகுதிகளுக்கு இருதரப்பு வலுவூட்டல் பரிசீலிக்கப்படலாம். இரண்டு திசைகளுக்கும் இடையே உள்ள உண்மையான சமநிலை பொருள் மற்றும் லேமினேட் அட்டவணையின் கட்டுமானத்தைப் பொறுத்தது.

லேமினேட் வடிவமைப்பு

தனிமைப்படுத்தப்பட்ட தாளாக இல்லாமல் முழுமையான லேமினேட்டின் ஒரு பகுதியாக prepreg கட்டுமானம் மதிப்பீடு செய்யப்பட வேண்டும். ஃபைபர் நோக்குநிலை, பிளை வரிசை, தடிமன், பிசின் உள்ளடக்கம் மற்றும் ஒருங்கிணைப்பு நிலைமைகள் முடிக்கப்பட்ட கலவை மூலம் சுமைகள் எவ்வாறு மாற்றப்படுகின்றன என்பதைப் பாதிக்கிறது.

வழக்கமான பயன்பாடுகள்

திசை வலுவூட்டல் மற்றும் கட்டுப்படுத்தப்பட்ட பிசின் உள்ளடக்கம் தேவைப்படும் கலப்பு கூறுகளுக்கு பொருள் கருதப்படலாம். பொருத்தமான கட்டுமானமானது பகுதி வடிவியல், ஏற்றுதல் நிலை, மோல்டிங் முறை மற்றும் தேவையான லேமினேட் தடிமன் ஆகியவற்றைப் பொறுத்தது.

விளையாட்டு உபகரணங்கள்

விறைப்பு, சோர்வு நடத்தை மற்றும் நிறை ஆகியவை முக்கியமான வடிவமைப்புக் கருத்தாக இருக்கும் இலகுரக விளையாட்டுக் கட்டமைப்புகளில் பொருள் பயன்படுத்தப்படலாம். சாத்தியமான பயன்பாடுகளில் கோல்ஃப் தண்டுகள், சைக்கிள் பாகங்கள், மோசடி கட்டமைப்புகள், துடுப்புகள் மற்றும் பிற வார்ப்பு கலவை பாகங்கள் ஆகியவை அடங்கும்.

வாகன கூறுகள்

வாகன பயன்பாடுகளில் இலகுரக பேனல்கள், வலுவூட்டல் கூறுகள், தேர்ந்தெடுக்கப்பட்ட கட்டமைப்பு பாகங்கள் மற்றும் செயல்திறன் சார்ந்த கூறுகள் ஆகியவை அடங்கும். UD கட்டுமானப் பகுதியானது வரையறுக்கப்பட்ட முதன்மை சுமை பாதையைக் கொண்டிருக்கும் இடத்தில் கருதலாம், அதே சமயம் இரண்டு அச்சுகள் முழுவதும் ஆதரவு தேவைப்படும்போது இருதரப்பு வலுவூட்டல் பயன்படுத்தப்படலாம்.

தொழில்துறை கூட்டு பாகங்கள்

தொழில்துறை பயன்பாடுகளில் பேனல்கள், வீடுகள், அடைப்புக்குறிகள், பீம்கள், கம்பிகள் மற்றும் இலகுரக உபகரணக் கூறுகள் ஆகியவை அடங்கும். விருப்பமான கட்டுமானமானது, கூறுகளின் மேலாதிக்க சுமை திசையைக் கொண்டிருக்கிறதா அல்லது பல திசைகளில் வலுவூட்டல் தேவையா என்பதைப் பொறுத்தது.

மின்னணு உபகரணங்கள்

தேர்ந்தெடுக்கப்பட்ட உபகரணங்கள் வீடுகள் மற்றும் கட்டமைப்பு கூறுகளுக்கு, கார்பன் ஃபைபர் குறைந்த எடை மற்றும் கட்டமைப்பு ஆதரவை வழங்க முடியும். கார்பன் ஃபைபர் மின்சாரம் கடத்தக்கூடியது என்பதால், மின் தனிமைப்படுத்தல் மற்றும் மின்காந்தத் தேவைகள் முழுமையான சட்டசபை வடிவமைப்பின் ஒரு பகுதியாக கருதப்பட வேண்டும்.

உற்பத்திக்கு முன் பொருள் தேர்வு

ஒரு புதிய கூட்டுத் திட்டத்திற்கு, பொருளானது தயாரிப்புப் பெயரால் மட்டும் குறிப்பிடப்படாமல், கூறு மற்றும் உற்பத்தி செயல்முறையின் படி குறிப்பிடப்பட வேண்டும். தேவையான ஃபைபர் கட்டுமானம், பிசின் அமைப்பு, அகலம், தடிமன், லேமினேட் அட்டவணை மற்றும் மோல்டிங் முறை ஆகியவை முக்கியமான தகவல்களில் அடங்கும்.

UD பாகங்களுக்கு, முதன்மை ஃபைபர் திசையானது தேவையான ஆஃப்-அச்சு வலுவூட்டலுடன் ஒன்றாக அடையாளம் காணப்பட வேண்டும். இருதரப்பு பகுதிகளுக்கு, தேவையான வலுவூட்டல் சமநிலை மற்றும் பிளை நோக்குநிலை உறுதிப்படுத்தப்பட வேண்டும். இந்த விவரங்கள் பொருள் விவரக்குறிப்பு நோக்கம் கொண்ட சுமை பாதையுடன் ஒத்துப்போகிறதா என்பதை தீர்மானிக்க உதவுகிறது.

உற்பத்திக்கு முன் பிசின் தேவைகளும் உறுதி செய்யப்பட வேண்டும். இது ஒரு prepreg பொருள் என்பதால், பிசின் அமைப்பு மற்றும் பிசின் உள்ளடக்கம் கையாளுதல், சேமிப்பு, வடிவமைத்தல் மற்றும் குணப்படுத்தும் நிலைகளை பாதிக்கிறது. ஏற்கனவே உள்ள உற்பத்தி செயல்முறையில் பொருள் ஒருங்கிணைக்கப்படும் இடத்தில், வாடிக்கையாளரின் தற்போதைய செயலாக்க அளவுருக்கள் அல்லது பொருள் விவரக்குறிப்பு ஒரு குறிப்பாகப் பயன்படுத்தப்படலாம்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

3K UD கார்பன் ஃபைபர் prepreg என்றால் என்ன?

இது 3K கார்பன் ஃபைபர் வலுவூட்டலைப் பயன்படுத்தி ஒரு ப்ரீப்ரெக் ஆகும். வலுவூட்டல் வரையறுக்கப்பட்ட சுமை திசையைப் பின்பற்ற வேண்டிய கலவையான பகுதிகளுக்கு இது பொருத்தமானது.

UD மற்றும் இருதரப்பு கார்பன் ஃபைபர் இடையே உள்ள வேறுபாடு என்ன?

UD பெரும்பாலான தொடர்ச்சியான இழைகளை ஒரு முதன்மை திசையில் வைக்கிறது. இருதரப்பு கட்டுமானம் இரண்டு முக்கிய திசைகளில் வலுவூட்டலை வழங்குகிறது. தேர்வு சுமை நிலைமைகள், பகுதி வடிவியல் மற்றும் முடிக்கப்பட்ட கூறுகளின் லேமினேட் வடிவமைப்பு ஆகியவற்றைப் பொறுத்தது.

பொருளில் ஏற்கனவே பிசின் உள்ளதா?

ஆம். இது ஒரு prepreg பொருள், அதாவது கார்பன் ஃபைபர் வலுவூட்டல் ஏற்கனவே ஒரு பிசின் மேட்ரிக்ஸுடன் இணைக்கப்பட்டுள்ளது. தேர்ந்தெடுக்கப்பட்ட விவரக்குறிப்பிற்கு குறிப்பிட்ட பிசின் அமைப்பு மற்றும் பிசின் உள்ளடக்கம் உறுதிப்படுத்தப்பட வேண்டும்.

3K என்பது வலிமை தரம் ஒன்றா?

எண். 3K ஆனது கார்பன் ஃபைபர் இழுவையின் தோராயமான இழை எண்ணிக்கையை விவரிக்கிறது. இறுதி கூட்டு செயல்திறன் ஃபைபர் தரம், பிசின் அமைப்பு, ஃபைபர் தொகுதி பின்னம், லேமினேட் நோக்குநிலை மற்றும் குணப்படுத்தும் நிலைகள் ஆகியவற்றையும் சார்ந்துள்ளது.

பொருள் தனிப்பயனாக்க முடியுமா?

ஆம். யூருயிஸ் தயாரிப்பை ஆர்டர் செய்ய வழங்குகிறது மற்றும் நோக்கம் கொண்ட பயன்பாடு மற்றும் உற்பத்தி செயல்முறைக்கு ஏற்ப தனிப்பயனாக்கப்பட்ட அளவு, அகலம் மற்றும் பிற திட்டத் தேவைகளைப் பற்றி விவாதிக்க முடியும்.

எந்தத் தொழில்கள் இந்த வகையான ப்ரீப்ரெக்கைப் பயன்படுத்துகின்றன?

பயன்பாடுகளில் விளையாட்டு உபகரணங்கள், வாகன உதிரிபாகங்கள் மற்றும் தொழில்துறை கலவை பாகங்கள் ஆகியவை அடங்கும். பொருள் மற்றும் மின் தேவைகள் பயன்பாட்டுடன் இணக்கமாக இருக்கும் போது தேர்ந்தெடுக்கப்பட்ட மின்னணு உபகரண கட்டமைப்புகள் கார்பன் ஃபைபர் கலவைகளையும் பயன்படுத்தலாம்.

மேற்கோளைக் கோரும்போது நான் என்ன தகவலை வழங்க வேண்டும்?

தேவையான அகலம், தடிமன், ஃபைபர் கட்டுமானம், பிசின் தேவை, பயன்பாடு, மோல்டிங் முறை மற்றும் மதிப்பிடப்பட்ட அளவு ஆகியவை பொருத்தமான விவரக்குறிப்பைத் தீர்மானிக்க உதவும். கட்டமைப்பு பகுதிகளுக்கு, தேவையான ஃபைபர் நோக்குநிலையை உறுதிப்படுத்த ஒரு வரைதல் அல்லது லேமினேட் அட்டவணையும் பயனுள்ளதாக இருக்கும்.
